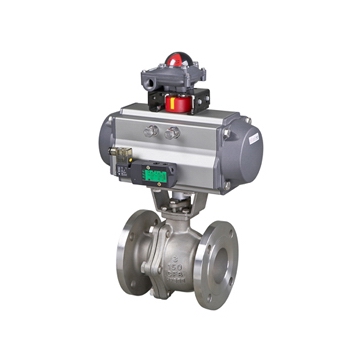

氣動浮動式球閥主要性能規范

型 號	公稱壓力PN(MPa)	試驗壓力ps(MPa)			工作溫度(℃)	適用介質
		殼 體	密封(液)	密封(氣)
Q641F-16C	1.6	2.4	1.76	0.6	聚四氟乙烯-20-150 增強聚四氟乙烯-20-180 金屬鑲嵌封位聚苯-20-250	水、油品等
Q641F-25C	2.5	3.75	2.75
Q641F-40C	4.0	6.0	4.4
Q641F-16P	1.6	2.4	1.76			硝酸類
Q641F-25P	2.5	3.75	2.75
Q641F-40P	4.0	6.0	4.4
Q641F-16R	1.6	2.4	1.76			醋酸類
Q641F-25R	2.5	3.75	2.75
Q641F-40R	4.0	6.0	4.4

零件名稱	閥體	球體、閥桿	密封圈	填料
Q641F-16C Q641F-25C Q641F-40C	WCB、ZG2Cr13	2Cr13	聚四氟乙烯、增強聚四氟乙烯、對位聚苯	聚四氟乙烯、 柔性石墨
Q641F-16P Q641F-25P Q641F-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q641F-16R Q641F-25R Q641F-40R	ZG0Cr18Ni12Mo2Ti	0Cr18Ni12Mo2Ti

PN1.6(MPa)
通徑(DN)	L	D	D1	D2	D6	b	f	H	Z-d	氣動裝置	重量
15	130	95	65	45	-	14	-	225	4-14	QD60	6
20	130	105	75	55	-	14	-	227	4-14	QD60	7
25	140	115	85	65	-	14	-	233	4-14	QD60	8
32	165	135	100	78	-	15	-	259	4-18	QD60	13
40	180	145	110	85	-	16	-	267	4-18	QD60	17
50	200	160	125	100	-	16	-	278	4-18	QD60	23
65	220	180	145	120	-	18	-	363	4-18	QD100	33
80	250	195	160	135	-	20	-	383	8-18	QD100	38
100	280	215	180	155	-	20	-	552	8-18	QD100	48
125	320	245	210	185	-	22	-	576	8-18	QD150	93
150	360	280	240	210	-	24	-	604	8-23	QD150	108

PN2.5(MPa)
通徑(DN)	L	D	D1	D2	D6	b	f	H	Z-d	氣動裝置	重量
15	140	95	65	45	-	14	-	225	4-14	QD60	6
20	152	105	75	55	-	14	-	228	4-14	QD60	7
25	165	115	85	65	-	14	-	233	4-14	QD60	8
32	178	135	100	78	-	15	-	259	4-18	QD60	13
40	190	145	110	85	-	16	-	267	4-18	QD60	17
50	216	160	125	100	-	16	-	278	4-18	QD60	23
65	241	180	145	120	-	18	-	363	8-18	QD100	33
80	283	195	160	135	-	20	-	383	8-18	QD100	38
100	305	230	190	160	-	20	-	552	8-23	QD150	98
125	381	270	220	188	-	22	-	575	8-25	QD150	108
150	403	300	250	218	-	24	-	624	8-25	QD150	109

PN4.0(MPa)
通徑(DN)	L	D	D1	D2	D6	b	f	H	Z-d	氣動裝置	重量
15	140	95	65	45	40	16	4	225	4-14	QD60	6
20	152	105	75	55	51	16	4	227	4-14	QD60	7
25	165	115	85	65	58	16	4	233	4-14	QD60	8
32	180	135	100	78	66	18	4	259	4-18	QD60	13
40	200	145	110	85	76	18	4	267	4-18	QD60	17
50	220	160	125	100	88	20	4	349	4-18	QD100	28
65	250	180	145	120	110	22	4	363	8-18	QD100	33
80	280	195	160	135	121	22	4	383	8-18	QD100	38
100	320	230	190	160	150	24	4.5	552	8-23	QD150	98
125	400	270	220	188	176	28	4.5	575	8-25	QD150	108
